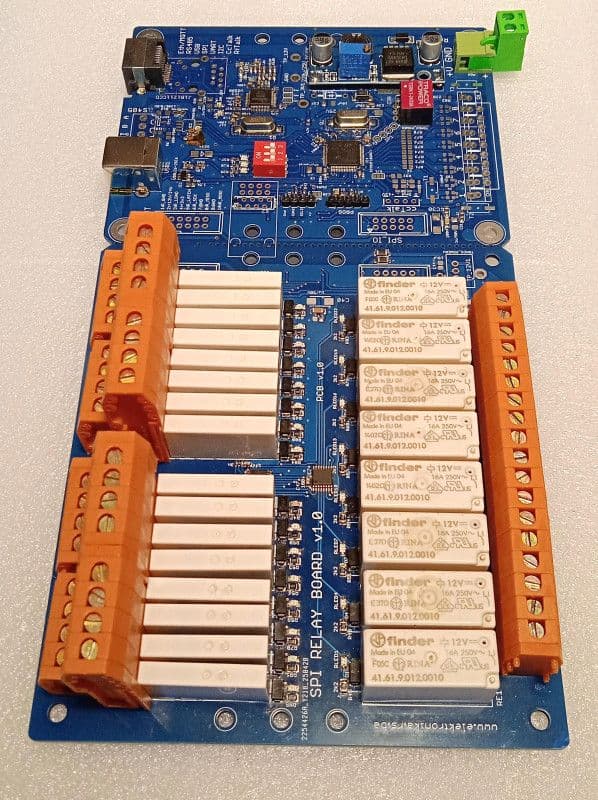

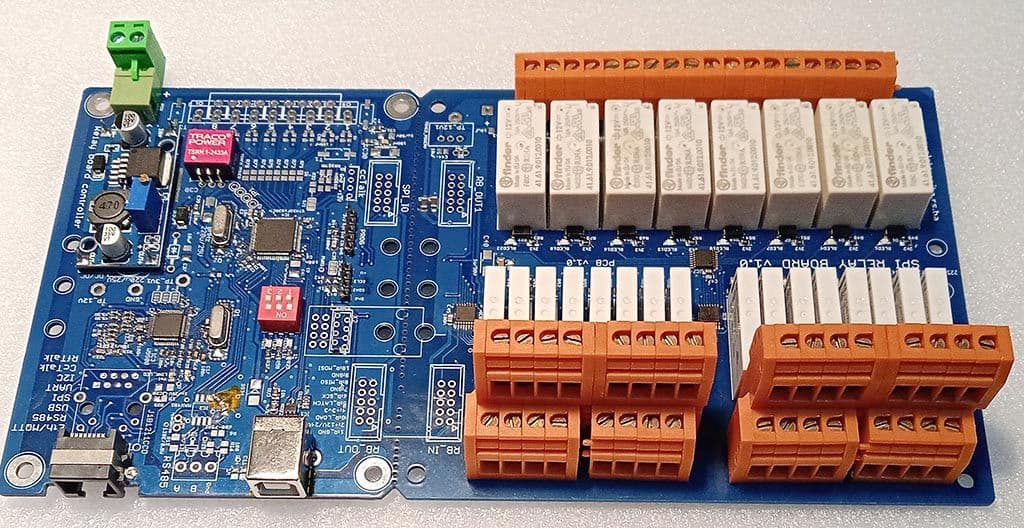

Univerzalna relejna ploča

Univerzalna relejna ploča za vaše projekte, sa upravljanjem preko različitih protokola i omogućenim spajanjem na različite hardverske platforme:

- SBC (Single Board Comuter) kao npr. Raspberry Pi i sl.

- Mikrokontrolere (PIC, arduino, ESP32, STM32xx ...)

- PC kompjutere koji rade pod Windows, Linux ili drugim operativnim sistemima

Na ploči se može nalaziti, zavisno od potreba i zahtjeva kupca:

- 8 kom releja 16A (2 kom. sa NO i NC kontaktima, 6 kom. sa NO kontaktima)

- 16 kom. releja 6A (samo NO kontakti su izvedeni na pcb kleme)

- DC/DC konverter, tako da se ploča može napajati sa naponom 12-30V DC

- Mikrokontroler STM32F103RCT (LQFP 64 pin, 72MHz, 256 Kb flash, 48 Kb RAM)

- W5500 IC za ethernet komunikaciju

- 8 digitalnih ulaza za razne tastere, senzore i sl.

Zavisno od upisanog firmvera i potreba kupca, moguće je programirati različite funkcije i aktivirati različite protokole za komunikaciju i upravljanje.
Ukoliko želite da sami pišete program za ovaj MCU, možete dobiti ploču bez upisanog firmwera!

Hardverski je na ploči podržano upravljanje relejima korištenjem sljedećih interfejsa i protokola:

- Ethernet (MQTT)

- USB (VCP - Virtual Com Port)

- UART (TTL 3.3V)

- RS485

- SPI

- I2C

- CcTalk

- RfTalk (bežično)

Relejna ploča se sastoji iz dva dijela:

- ploča sa relejima i pripadajučim spi drajverima

- upravljačka i komunikaciona ploča sa mikrokontrolerom i interfejsima za povezivanje sa vašim sistemom

Ova dva dijela se mogu razdvojiti, tako da je moguće na jednu kontrolnu ploču spojiti više ploča sa relejim i tako upravljati sa 48, 72, 96 ili više releja!

Za sve dodatne informacije se možete obratiti na:

info@elektronika.rs.ba i
tel. 051/346-260
